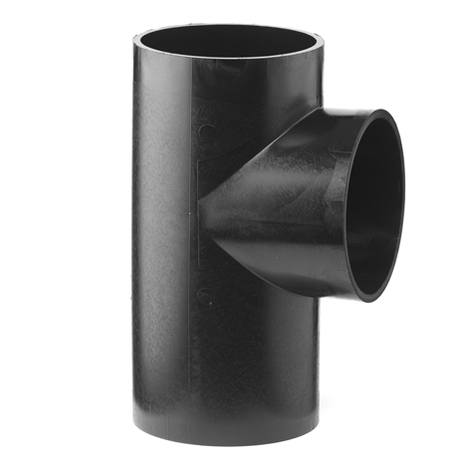

Διακλάδωση 88,5°

Περιγραφή: Διακλάδωση 88,5°
Υποκατηγορία: Διακλάδωση
Επιστροφή Τεχνικό Φυλλάδιο
Διακλάδωση 88,5°
Κωδικός προϊόντος Περιγραφή tooltipImage d1 d2 Kg L l3 k1 k2 k3
20 04 04 Διακλάδωση 88,5° - 40 40 0,059 130 75 25 25 45
20 05 04 Διακλάδωση 88,5° - 50 40 0,081 150 90 30 25 60
20 05 05 Διακλάδωση 88,5° - 50 50 0,083 150 90 25 25 55
20 06 04 Διακλάδωση 88,5° - 63 40 0,113 175 105 30 30 70
20 06 05 Διακλάδωση 88,5° - 63 50 0,117 175 105 35 30 70
20 06 06 Διακλάδωση 88,5° - 63 63 0,120 175 105 30 30 60
20 06 56 Διακλάδωση 88,5° - 63 56 0,120 175 105 30 30 65
20 07 04 Διακλάδωση 88,5° - 75 40 0,134 175 105 40 25 75
20 07 05 Διακλάδωση 88,5° - 75 50 0,136 175 105 35 25 70
20 07 06 Διακλάδωση 88,5° - 75 63 0,138 175 105 25 25 60
20 07 07 Διακλάδωση 88,5° - 75 75 0,142 175 105 25 25 55
20 07 56 Διακλάδωση 88,5° - 75 56 0,135 175 105 30 25 65
20 09 04 Διακλάδωση 88,5° - 90 40 0,204 200 120 45 25 85
20 09 05 Διακλάδωση 88,5° - 90 50 0,211 200 120 45 25 85
20 09 06 Διακλάδωση 88,5° - 90 63 0,218 200 120 35 25 80
20 09 07 Διακλάδωση 88,5° - 90 75 0,224 200 120 30 25 75
20 09 09 Διακλάδωση 88,5° - 90 90 0,225 200 120 25 25 70
20 09 56 Διακλάδωση 88,5° - 90 56 0,220 200 120 40 25 85
20 11 04 Διακλάδωση 88,5° - 110 40 0,332 225 135 60 25 100
20 11 05 Διακλάδωση 88,5° - 110 50 0,328 225 135 50 25 95
20 11 06 Διακλάδωση 88,5° - 110 63 0,344 225 135 40 25 90
20 11 07 Διακλάδωση 88,5° - 110 75 0,340 225 135 35 25 85
20 11 09 Διακλάδωση 88,5° - 110 90 0,348 225 135 30 25 75
20 11 11 Διακλάδωση 88,5° - 110 110 0,360 225 135 20 20 65
20 11 56 Διακλάδωση 88,5° - 110 56 0,338 225 135 45 25 90
20 12 05 Διακλάδωση 88,5° - 125 50 0,500 250 150 60 25 110
20 12 06 Διακλάδωση 88,5° - 125 63 0,500 250 150 50 25 105
20 12 07 Διακλάδωση 88,5° - 125 75 0,484 250 150 45 25 100
20 12 09 Διακλάδωση 88,5° - 125 90 0,506 250 150 40 25 90
20 12 11 Διακλάδωση 88,5° - 125 110 0,498 250 150 30 20 80
20 12 12 Διακλάδωση 88,5° - 125 125 0,519 250 150 20 20 70
20 12 56 Διακλάδωση 88,5° - 125 56 0,500 250 150 55 25 105
20 16 05 Διακλάδωση 88,5° - 160 50 1,090 350 210 75 30 145
20 16 06 Διακλάδωση 88,5° - 160 63 1,070 350 210 65 30 140
20 16 07 Διακλάδωση 88,5° - 160 75 1,120 350 210 80 45 150
20 16 09 Διακλάδωση 88,5° - 160 90 1,120 350 210 55 30 125
20 16 11 Διακλάδωση 88,5° - 160 110 1,190 350 210 60 45 135
20 16 16 Διακλάδωση 88,5° - 160 160 1,218 350 210 30 35 105
20 16 56 Διακλάδωση 88,5° - 160 56 1,070 350 210 75 30 145
20 20 07 Διακλάδωση 88,5° - 200 75 1,750 360 180 90 60 90
20 20 09 Διακλάδωση 88,5° - 200 90 1,770 360 180 80 60 80
20 20 11 Διακλάδωση 88,5° - 200 110 1,800 360 180 70 60 70
20 20 12 Διακλάδωση 88,5° - 200 125 1,750 360 180 65 60 65
20 20 16 Διακλάδωση 88,5° - 200 160 1,900 360 180 45 60 45
20 20 20 Διακλάδωση 88,5° - 200 200 2,000 360 180 25 60 25
20 25 11 Διακλάδωση 88,5° - 250 110 2,740 440 220 110 70 110
20 25 12 Διακλάδωση 88,5° - 250 125 2,850 440 220 105 70 105
20 25 16 Διακλάδωση 88,5° - 250 160 2,950 440 220 85 70 85
20 25 20 Διακλάδωση 88,5° - 250 200 3,100 480 240 65 40 65
20 25 25 Διακλάδωση 88,5° - 250 250 3,220 480 240 40 40 40
20 31 11 Διακλάδωση 88,5° - 315 110 5,600 560 280 170 90 170
20 31 12 Διακλάδωση 88,5° - 315 125 5,700 560 280 165 90 165
20 31 16 Διακλάδωση 88,5° - 315 160 5,750 560 280 145 90 145
20 31 20 Διακλάδωση 88,5° - 315 200 5,800 560 280 120 65 120
20 31 25 Διακλάδωση 88,5° - 315 250 6,040 560 280 95 65 95
20 31 31 Διακλάδωση 88,5° - 315 315 6,800 560 280 70 65 70
20 56 05 Διακλάδωση 88,5° - 56 50 0,103 175 105 35 30 70
20 56 56 Διακλάδωση 88,5° - 56 56 0,108 175 105 30 30 65
