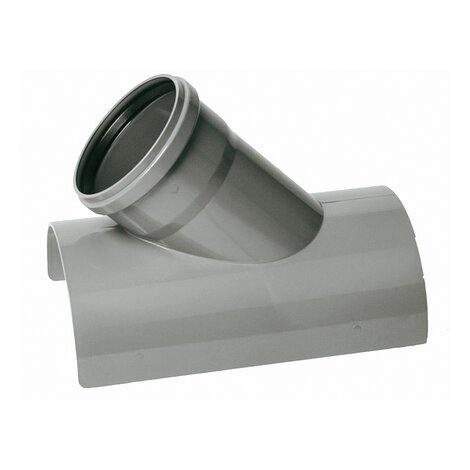

45º clip saddle

Go back Data sheet
45º clip saddle
Reference characteristics Box units measurement Z DN smallA DN 1 L1 L2 l3 S s1
032084 Grey 12 160125 128 160 45° 125 62 65 300 3.2 3.0
032085 Grey 8 200125 128 200 45° 125 62 85 340 4.1 3.0
032086 Grey 6 200160 165 200 45° 160 73 85 390 4.1 3.6
032087 Grey 6 250125 128 250 45° 125 62 92 350 5.5 3.0
032088 Grey 5 250160 165 250 45° 160 73 92 400 5.5 3.6
032089 Grey 6 315125 128 315 45° 125 62 92 350 5.5 3.0
032090 Grey 3 315160 165 315 45° 160 73 110 432 6.9 3.6
032091 Grey 6 400125 128 400 45° 125 62 92 350 5.5 3.0
032092 Grey 3 400160 165 400 45° 160 73 92 400 5.5 3.6
