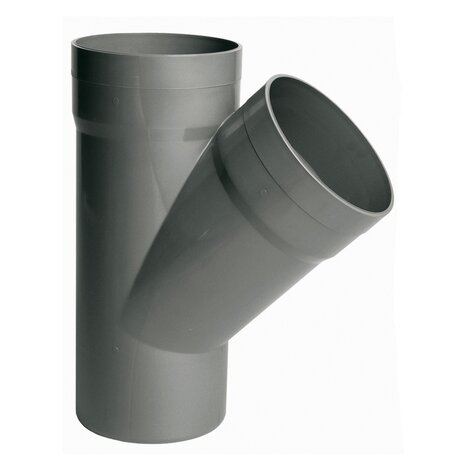

Male/female 45° branch

Go back Data sheet
Male/female 45° branch
Reference characteristics Box units measurement DN DN 1 L1 L2 l3 S s1 z1 z2 product.detail.attribute.z3
033013 GREY 4 160 160 160 83 71 71 4.0 - 38 205 205
033014 GREY 2 200 200 200 100 81 81 4.9 - 45 256 256
033015 GREY 1 250 250 250 134 101 101 6.2 - 57 311 311
033016 GREY 1 315 315 315 144 114 114 7.7 - 73 392 392
