Pressure pipe PN16 SDR 21 - S10

Pressure pipe.

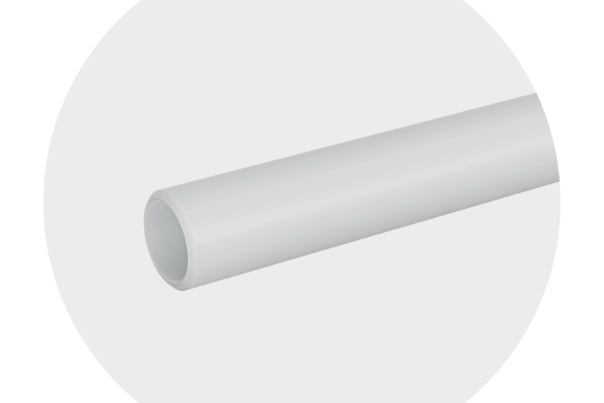

Pressure pipe in PVDF according to ISO 10931, translucent white, standard length 5m.

Pressure pipes for connection system by butt or socket welding.
Pressure pipe PN16 SDR 21 - S10
Disegno tecnico del tubo a pressione in PVC-U
Pressure pipe PN16 SDR 21 - S10
Disegno tecnico del tubo a pressione in PVC-U
Reference system Category family series division subfamily d DN S (mm) Kg/m
PIPEF21016 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 16 10 1,9 0,137
PIPEF21020 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 20 15 1,9 0,21
PIPEF21025 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 25 20 1,9 0,269
PIPEF21032 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 32 25 2,4 0,435
PIPEF21040 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 40 32 2,4 0,553
PIPEF21050 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 50 40 3 0,825
PIPEF21063 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 63 50 3 1,09
PIPEF21075 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 75 65 3,6 1,55
PIPEF21090 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 90 80 4,3 2,22
PIPEF21110 PVDF system Pipes Sistema PVDF PN16 pipe Sistema PVDF Tubo y accesorios PVDF 110 100 5,3 3,33

Downloads

ISO-UNI PIPE PVDFTechnical Catalogue
en get_app it get_app
1.4 MB, PDF
ISO-UNI PIPE PVDFTechnical Catalogue
